Линзы и их применение в работе со светом

В отличие от призматических и других рассеивателей линзы в осветительных приборах практически всегда применяются для точечного освещения. Как правило, оптические системы с применением линз состоят из рефлектора (отражателя) и одной или нескольких линз.

Собирающие линзы

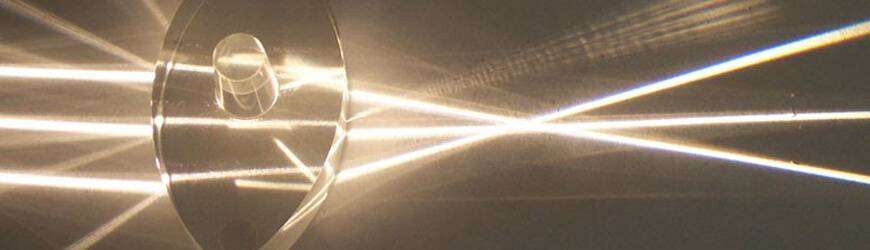

Собирающие линзы направляют свет от расположенного в фокальной точке источника в параллельный пучок света. Как правило, они применяются в осветительных конструкциях вместе с отражателем. Отражатель направляет световой поток в виде луча в нужном направлении, а линза — концентрирует (собирает) свет. Расстояние между собирающей линзой и источником света обычно варьируется, что позволяет регулировать угол, который нужно получить.

Линзы Френеля

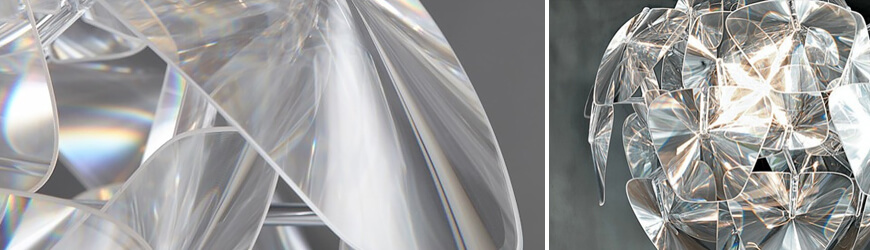

Линзы Френеля состоят из отдельных примыкающих друг к другу концентрических колецевидной формы сегментов. Свое название они получили в честь французского физика Огюстена Френеля, впервые предложившего и реализовавшего на практике такую конструкцию в осветительных приборах маяков. Оптический эффект от таких линз сопоставим с эффектом использования традиционных линз схожей формы или кривизны.

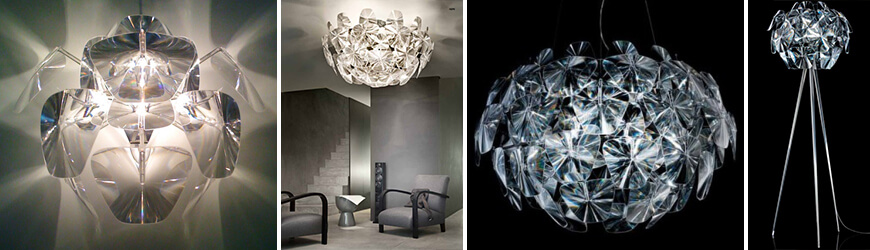

Однако линзы Френеля обладают рядом преимуществ, из-за которых они находят широкое применение в осветительных конструкциях. В частности, они значительно тоньше и дешевле в изготовлении по сравнению с собирающими линзами. Этими особенностями не преминули воспользоваться дизайнеры Франсиско Гомес Пас и Паоло Риццатто в работе над ярким и волшебным модельным рядом Luceplan Hope.

Выполненные из легкого и тонкого поликарбоната, «листы» Hope, как их называет Гомес Паз, представляют собой не что иное, как тонкие и большие рассеивающие линзы Френеля, создающие волшебное, искристое и объемное свечение за счет покрытия поликарбонатной пленкой, текстурированной микропризмами.

Паоло Риццатто так описал проект:
«Почему хрустальные люстры потеряли свою актуальность? Потому что слишком дороги, очень сложны в обращении и производстве. Мы же разложили саму идею на составляющие и осовременили каждую из них».

А вот что рассказал по этому поводу его коллега:
«Несколько лет назад наше внимание привлекли чудесные возможности линз Френеля. Их геометрические особенности позволяют получить те же оптические свойства, что и у обычных линз, но на абсолютно плоской поверхности лепестков.

Однако применение линз Френеля для создания подобных уникальных продуктов, сочетающих в себе великолепный дизайнерский проект с современными технологическими решениями, встречается все же нечасто.

Широкое применение такие линзы нашли в освещении сцен прожекторами, где они позволяют создать неравномерное световое пятно с мягкими краями, отлично смешиваясь с общей световой композицией. В наше время они также получили распространение и в архитектурных схемах освещения, в тех случаях, если требуется индивидуальная регулировка угла света, когда расстояние между освещаемым объектом и светильником может меняться.

Оптические показатели линзы Френеля ограничены так называемой хроматической аберрацией, образующейся на стыках ее сегментов. Из-за неё на краях изображений предметов появляется радужная кайма. Тот факт, что кажущаяся недостатком особенность линзы была превращена в достоинство в очередной раз подчеркивает силу новаторской мысли авторов и их отношение к деталям.

Проецирующие системы

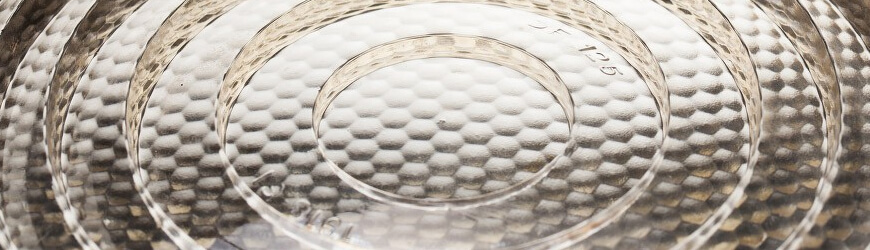

Проецирующие системы состоят либо из эллиптического отражателя, либо из сочетания параболического отражателя и конденсора, направляющего свет на коллиматор, который может также быть дополнен оптическими аксессуарами. После чего свет проецируется на плоскость.

Размер изображения и угол света определяется особенностями коллиматора. Простые шторки или ирисовые диафрагмы, формируют световые лучи разных размеров. Контурные маски могут использоваться для создания различныз контуров луча света. Проецировать логотипы или изображения можно с помощью гобо-линзы с нанесёнными на них рисунками.

Различные углы света или размер изображения может выбираться в зависимости от фокусного расстояния линз. В отличие от осветительных приборов с применением линз Френеля, здесь представляется возможным создать световые лучи с четкими контурами. Мягких контуров можно достичь смещением фокусировки.

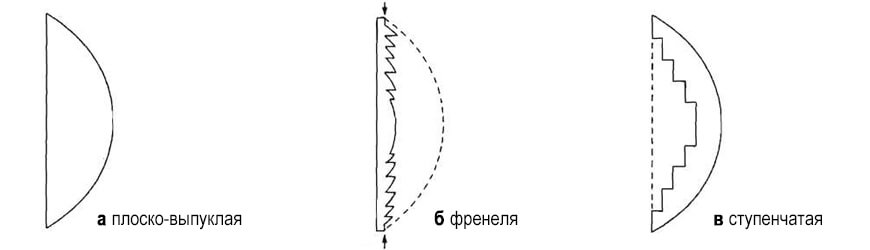

Ступенчатые линзы преобразуют световые лучи таким образом, что они находятся где-то между «ровным» светом линз Френеля и «жестким» светом плоско-выпуклой линзы. У ступенчатых линз сохранена выпуклая поверхность, однако со стороны плоской поверхности сделаны ступенчатые углубления, образующие концентрические круги.

Лицевые части ступеней (подступени) концентрических кругов часто светонепроницаемы (либо закрашены, либо имеют выщербленную матовую поверхность), что позволяет отсечь рассеянное излучение лампы и сформировать пучок параллельных лучей.

Прожекторы с линзой Френеля формируют неравномерное световое пятно с мягкими краями и слабым ореолом вокруг пятна, благодаря чему легко смешиваются с другими источниками света, создавая естественную световую картину. Именно поэтому прожекторы с линзой Френеля используются в кино.

Прожекторы с плосковыпуклой линзой по сравнению с прожекторами с линзой Френеля формируют более равномерное пятно с менее выраженным переходом на краях светового пятна.
